الجانـــــب الـــــتجـــــريـــــبي

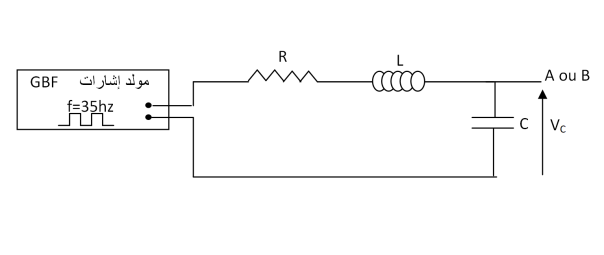

1- أنشئ الدارة في الشكل أدناه:

2- أضبط مولد الإشارات على الدالة المربعة و تواتر .f=35hz

3- خذ R=500Ω , L=0.5H , C=0.1μF لاحظ (Vc(t , ما هو النظام؟

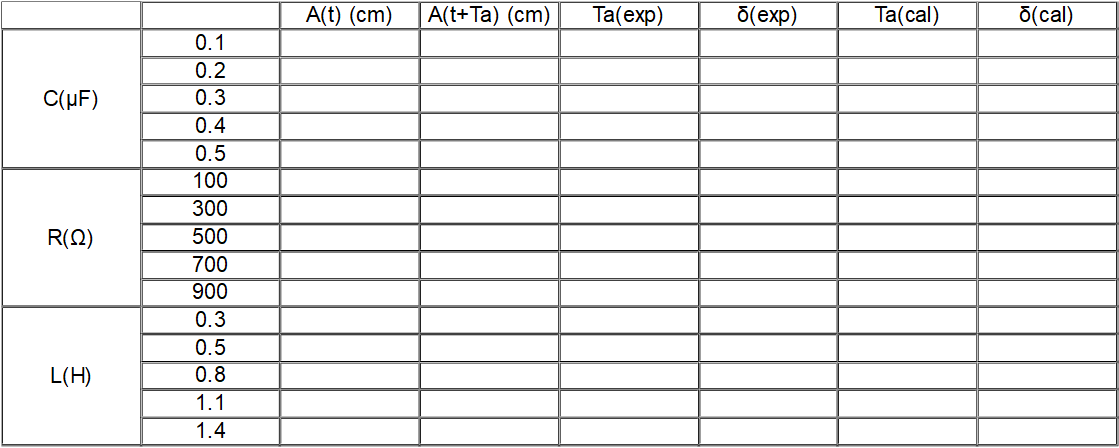

4- إملأ الجدول أدناه في الحالات الثلاثة التالية :

مع R= 500Ω و L= 0.5H

- لاحظ الفرق بين القيم calδ و δexp ؟ لماذا؟

- إستنتج تقريبيا المقاومة الداخلية للمولد و الوشيعة بحيث:

R_{T} = R + (R_{g} + R_{L})

مع C=0.1μF و L=0.5H

- يجب الأخذ بعين الاعتبار المقاومة الداخلية للمولد و الوشيعة المحسوبة في السؤال السابق.

- ماهي المقاومة الموافقة للنظام الحرج عمليا ( الإنتقال من النظام شبه الدوري إلى النظام اللادوري)، ثم أحسبها نظريا.

C=0.1μF و R=500Ω.

5- ماهو إستنتاجك و خلاصتك العامة؟
